Парогенератор 200 кг пеллетный в Подольске
Производство парогенераторов 200 кг пара в час на пеллетах
Цена 1 150 000 рублей с НДС
Цена на парогенератор 200 кг пеллетный с доставкой от 1 188 000 рублей с НДС
Условия поставки:
В наличии на складе
ТК по России и Казахстану
Безналичный расчет
Удобно размещается в маленьких котельных
Плавная выработка пара даже при подпитке холодной водой, без температурных колебаний
Дымосос не требуется даже при плюсовых температурах, котел работает на самотяге
С котлом поставляется полный комплект запорной арматуры и КИП
Для очистки поверхностей нагрева от сажи остановка котла не требуется
Температура пара до 115 °С
Технические характеристики
Комплект поставки
Дополнительно потребуются
Отзывы
| Паропроизводительность, кг/час | 200 | Объем топочной камеры, м³ | 0.47 |
|---|---|---|---|
| Тепловая мощность, кВт | 150 | Тяга | Естественная |
| Аэродинамическое сопротивление, Па (мм. вод. ст.) | 3.1 | Присоединительные размеры выхода пара, Ду | 50 |
| Расход топлива, кг/ч | 40 | Присоединительные размеры по водяному тракту, Ду | 25 |
| Масса, кг | 1265 | Присоединительные размеры по дымовым газам / диаметр дымовой трубы, мм | 300 |
| Расход условного топлива, кг/ч | 25 | Марка котла | STEAMEXPERT |
| Топливо | Пеллеты | Габаритные размеры, длина*ширина*высота, мм | 2400х1500х2200 |
| Диапазон регулирования теплопроизводительности, % | 50-100 | Размер топочной камеры, длина*ширина*высота, мм | 1215х870х535 |
| Температура пара, °C | 115 | Тип котла | Жаротрубный |
| Избыточное давление пара, не более, МПа | 0.07 | Вид топки | Камерная горелка |
| Избыточное давление пара, не более, кгс/см² | 0.7 | Активная площадь решетки горения, м² | 0.92 |
| Полный объем котла, м³ | 1.3 | КПД, не менее, % | 77 |
| Объем паровой части, м³ | 0.1 | Низшая теплота сгорания топлива, кКал/м³ | 4400 |
Это устройство работает со вспомогательным оборудованием, которое приобретается отдельно. Если вы хотите сразу узнать стоимость всей установки, добавьте заинтересовавшие вас позиции в корзину. Чтобы точно расчитать стоимость доставки до вашего объекта, укажите его адрес в корзине и оправьте нам заявку. Обычно мы отвечаем в течение дня.
Об этом товаре еще нет отзывов. Будьте первым!
Парогенератор ПАР 200 кг в час на пеллетах. Основные характеристики:
- паропроизводительность 200 кг пара в час
- максимальная температура пара 115 °С. Завод производит парогенераторы до 170°С.
- давление пара 0.07 МПа, 0.7 кгс/см2;
- тепловая мощность 0. 15 МВт, 150 КВт;
- топливо – пеллеты.
Подобрать требуемую мощность парогенератора для вашего предприятия вы можете по ссылке.
Сравнивая цены на парогенераторы, обратите внимание на комплектацию!
Комплект поставки котла нашего производства:
- Блок парогенератора 200 кг пара- 1 шт
- Предохранительный клапан парового котла - 2 шт
- Вентиль 15Б1П Ду 20 Ру 16 – 1 шт
- Кран шаровый - 5 шт
- Указатель уровня 12кч11бк №4- 2 шт
- Запорное устройство указателя уровня 12б2бк Ду 20 – 2 шт
- Клапан обратный Ду 25 – 1 шт
- Кран трехходовой 11б38бк2 Ду 15 (под манометр, пар) - 2 шт
- Манометр ДМ2005Сг (ТМ-610.05) – 1 шт
- Манометр МП100 – 1 шт
Дополнительно для подключения вам потребуются
- Подпиточный насос Pedrollo CP-132 (0.55 кВт)
- Автоматика
- Труба дымовая – 1 шт
- Водоподготовка (подбирается на основании химического анализа воды)
- Пробка легкоплавкая
Устройство и описание
Промышленный парогенератор ПАР 200 кг в час на пеллетах жаротрубный, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается паросборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.
В топочной камере происходит горение топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу. Дымосос для парогенератора производительностью 200 кг пара не требуется, установка работает на самотяге.
Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.
На паросборник устанавливаются 2 предохранительных клапана.
Принцип работы парогенератора 200 кг/пара на пеллетах
Топливо сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный температурой до 115 град. При необходимости парогенератор может производить пар меньшей температуры – 95 градусов и меньше.
Дымовые газы проходят трубную систему и поступают дымовую трубу.
Пеллетный парогенератор 200 кг пара в час должен быть укомплектован автоматикой. Автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.
Температура сухого насыщенного пара в парогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометре. Автоматика парогенератора по заданному давлению производит управление горелкой и, следовательно, интенсивностью горения.
Вода для паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.
Подключение парогенератора 200
Подключение и монтаж производятся по проекту.
На нашем заводе вы можете купить все необходимое оборудование для подключения пеллетного парогенератора 200 кг/чаc в Подольске.
Безопасность котла
Безопасная эксплуатация котла обеспечивается выполнением требований
- Инструкции по эксплуатации
- Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0.07 Мпа (0.7 кгс/см2)
- Правил технической эксплуатации тепловых энергоустановок
Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»
Пеллетный парогенератор 200 кг пара в час должен управляться автоматикой безопасности, имеющей сертификат соответствия.
Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации парогенератора 200 представлены в паспорте и руководстве по эксплуатации.
Гарантии изготовителя
На заводе изготовителе пеллетный парогенератор 200 подвергается гидравлическому испытанию давлением 0,2 МПа (2 кгс/см2).
Гарантийный срок - 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки с завода.
Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.
Срок эксплуатации газовых парогенераторов 10 лет.

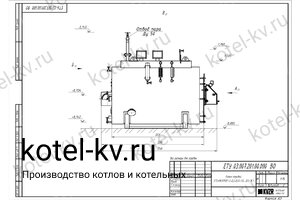

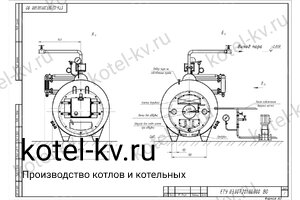

Чертежи парогенератора 200 кг пеллетного
Описание товара
Купить Парогенератор 200 кг пеллетный в Подольске
Для получения консультации укажите номер вашего телефона
Еще больше видео на нашем канале
Промышленный пеллетный парогенератор 200 кг (производительность 200 кг пара в час, температура пара не более 115 С°, давление пара 0,07 МПа (0,7 кгс/см²), топливо - пеллеты). Применяется для технологических целей в производстве бетона, пеноблоков, газобетона и прочего в пищевой промышленности для пастеризации молока и консервов, в сельском хозяйстве для запаривания кормов, применяется для подогрева топлива, и прочего...
